紙機基礎板二次灌漿的經驗 摘要：在整個紙機設備安裝過程中，特別是目前的高速寬幅紙機，紙機基礎板二次灌漿是一道非常關鍵的工序。二次灌漿是否成功直接關系到設備運行的穩定性，因此在二次灌漿過程中，對灌漿料的質量、濃度和除氣度都應嚴格控制。 近幾年隨著造紙行業的發展，紙機出現了車速高、紙幅寬、設備重，需要傳遞的荷載大等特點，故傳統的二次灌漿工藝已不能滿足紙機的運行要求。越來越多的造紙廠開始使用Sikagrout214無收縮自流平灌漿料進行基礎板二次灌漿。瑞士西卡公司的Sikagrout 214具有流動性好、強度增長快、抗沖擊、耐震動、塑性膨脹和硬化期膨脹的雙重效應，確保有效承載面積等優點。 一、 Sikagrout 214二次灌漿前的準備工作 1、 工具的準備 準備的工具包括砂漿攪拌機、大水桶、自制料盤、鐵锨、剪子、計量水桶(已標注好用水量)和備用水桶、手電鉆式攪拌器、自制除氣器、除氣塑料帶、導流板、扁鏟、拉伸膜、透明膠帶以及行車。在灌漿前，必須將所有與漿料接觸的工具清理干凈，不得有灰漿、浮灰、油污等雜物。 2、 混凝土基礎的準備 (1)在安裝基礎板之前，要對基礎表面進行鑿毛，鑿毛的坑要均勻，尺寸大小約為15 mm×15 mm×5 mm，以保證灌漿料與水泥基礎牢固結合。 (2)模板支的要牢固，不能有縫隙，如有縫隙要用水泥砂漿或膠帶封縫，達到整體模板不漏水的程度。所支模板的高度不能超過基礎板地腳螺栓的高度，進漿一側需比出漿一側高出約5 cm。 (3)要用拉伸膜對基礎板表面進行覆蓋，然后用透明膠帶將塑料膜黏在基礎板兩側。 (4)每個地腳螺栓之間要用除氣塑料帶纏繞起來，地腳螺栓之間距離小的用1根塑料帶纏繞，距離大的用2~3根纏繞。 (5)在灌漿前24小時，對基礎和基礎板底面澆水，充分潤濕，達到吸水性飽和狀態。在灌漿前1小時，清除表面的積水，并且保證基礎表面不含有碎石、浮灰、油污或者脫模劑等雜物。 二、Sikagrout 214灌漿操作 1、 Sikagrout 214灌漿料的攪拌 攪拌地點應盡量靠近灌漿施工地點，距離不宜過長。每次攪拌量應視距離灌漿地點遠近和料盤大小而定，以保證30~40 min內將攪拌好的灌漿料用完。根據漿料和水的配比，先加入總用水量的2/3，然后開始放灌漿料。為能夠最快攪拌均勻，注意要將漿料均勻地倒在砂漿機內，攪拌均勻后，再將剩下的水倒入砂漿機，再次攪拌均勻，整個攪拌過程大約8~10 分鐘。 2、Sikagrout 214灌漿料濃度的控制 濃度是灌漿料的主要指標，濃度偏低會使灌漿料產生離析現象，沉降收縮增大、沁水性增加、易產生月牙效應和降低有效承載面積及豎向膨脹率。濃度偏高會使灌漿料流動性降低、除氣時間縮短，易造成缺漿現象，減少有效承載面積。根據公司經驗，在正常灌漿的過程中，25 kg的干粉灌漿料用水量4.0~4.1 L為宜。 3、Sikagrout 214灌漿料的灌注 灌漿料從砂漿機倒進料盤后，馬上用行車吊到灌漿點。在料盤行走過程中，要不斷地用鐵锨進行全方位攪拌，以防止灌漿料離析。到達灌漿地點時，輕輕打開料盤閘板放好導流板，慢慢放料，使灌漿料自由流動，不能進行疏導。由于紙機基礎板較長，應采用跳倉法進行施工。每段長度在7~8 m為宜，用薄鐵皮隔板隔開。在灌下一段時灌漿料的高度要超出前一段灌漿料，才能將隔板拿開。從料盤放漿時，一定要從基礎板同一側、同一點連續放漿，直至另一側溢出為止然后再移到下一灌漿點。但移動不能過大，下一個放漿點盡量靠近基礎板另一側溢出漿的位置。目的是使灌漿料只能從一個方向向灌漿的方向連續推動，否則容易出現斷層積聚氣泡、缺漿等現象。從攪拌點到灌漿點，直至全部漿料放完，整個過程要控制在8~10 分鐘。 4、Sikagrout 214灌漿料的除氣 （1）塑料帶除氣 漿料灌入基礎板后，就要開始人工除氣。一般采用的是塑料帶和自制除氣器進行除氣。在人工除氣過程中，動作要慢，以防止外面的氣體被帶入到漿料中。操作人員在拉塑料帶時，行程要大，拉出的一段要靠近基礎板，送入的一段要盡量遠離基礎板，以盡量減少空氣的帶入。灌漿料在灌入基礎板底時由于水產生表面張力的原因，可能會產生氣泡，通過拉動塑料帶，將氣泡擠破或引出基礎板底面。塑料帶拉動時間不宜過長，因?yàn)樗皇抢瓌庸酀{料的上層，很容易造成漿料離析、勻質性差、沉淀等現象。這個過程要控制在大約4~5 分鐘內。 （2）自制除氣器除氣 塑料帶拉動完成后，再用自制除氣器進行除氣。將除氣器緩慢地放進灌漿料，而且一定要在靠近模板的地方，以免帶入氣體。除氣器要在靠近灌漿料的底部進行插搗動作一定要慢，這樣基礎板底部氣泡就會由除氣器帶出。通過除氣器插搗還可以使不易流到灌漿料的地方充滿漿料。除氣器向外部移動時要靠近漿料的上層，這樣氣泡就會從漿料中冒出。但在這項工作沒完成之前，不要將除氣器露出或移出漿料，以免再次帶進氣體。操作時間需要4~5 min。 （3）時間節點的控制 以上整個施工過程要控制在30 分鐘左右，控制好時間對整個施工質量非常關鍵。時間過短，氣體不能充分溢出；時間過長，易產生沉淀現象，降低豎向膨脹率。 （4）養護 工作全部完成2~3 小時后，往暴露于大氣的漿料表面涂上專用防護劑，這樣就不必再澆水養護。夏季和冬季灌漿料的施工、養護方法略有不同，要根據具體情況采取相應措施。 （5）大型基礎板的灌漿 對于寬度1.5 m、長度2.5 m大型基礎板的灌漿，要采用高位漏斗法。放漿一側的模板要比另一側模板高150~200 mm，這是為了保證漿能夠有足夠的壓力從另外一側溢出。這時放漿的速度要快，將基礎板底下的氣體快速帶出。然后將溢出的漿收集起來倒入砂漿機內重新攪拌均勻繼續使用。具體做法如圖1所示。

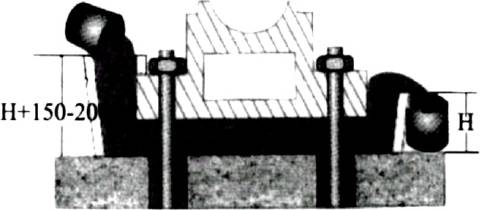

圖1 Sikagrout 214高位漏斗法灌漿示意圖 三、結語：通過實踐證明，根據以上灌漿工藝操作，完全能夠滿足基礎板二次灌漿的要求，但有一點需引起重視，在施工中，工作的協調指揮是非常關鍵的。 |
