| 簡(jiǎn)介 |

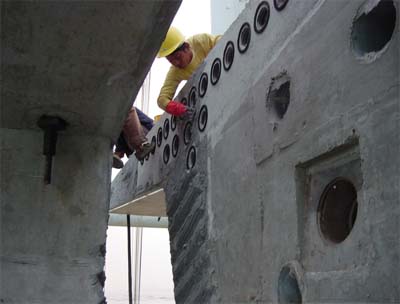

Sikadur–31 SBA 封縫膠/拼裝式橋梁構(gòu)件粘接劑是特別為拼裝式橋梁粘接設(shè)計(jì)的無(wú)溶劑、雙組份、觸變性高強(qiáng)環(huán)氧粘接劑，主要用于拼裝式橋梁的構(gòu)件拼裝，可以迅速粘結(jié)大型橋梁構(gòu)件，抗拉及抗壓強(qiáng)度全面超過構(gòu)件本身的強(qiáng)度 |
| 優(yōu)點(diǎn) |
- 可在潮濕或濕潤(rùn)基面施工
- 固化不受高溫環(huán)境影響
- 固化后無(wú)收縮
- 高強(qiáng)度、高彈性模量
- 施工方便、立面和頂面施工無(wú)流淌
- 組分顏色差異明顯，易于控制混拌質(zhì)量
|
| 技術(shù)參數(shù) |
|
| 混合后顏色 |
灰色（A組份＝白色，B組份＝黑色） |
| 稠度 |
糊狀 |
| 混合比 |
A組份：B組份＝3：1（重量比） |
| 施工溫度 |
型號(hào)S-02 30℃～45℃
型號(hào)S-08 40℃～60℃ |
| 貯存 |
+5℃ ～ +30℃，干燥條件下貯存 |
| 保質(zhì)期 |
原裝密封條件下，自生產(chǎn)之日起24個(gè)月。 |
| 包裝 |
6kg套（A＋B組份） |
| 技術(shù)參數(shù) |
|
| 密度 |
～1.65（A＋B組份混合） |
| 觸變性 |
根據(jù)FIP5.3標(biāo)準(zhǔn)－在任何溫度下無(wú)流淌 |
| 擠壓性 |
根據(jù)FIP5.4-標(biāo)準(zhǔn)-滿足各級(jí)擠壓壓力下的要求 |
| 耐熱性 |
符合FIP5.10標(biāo)準(zhǔn)-即DIN53458和ASTM D 648的標(biāo)準(zhǔn)的要求。 |
| 彈性模量 |
(FIP 5.13 標(biāo)準(zhǔn))
受壓狀態(tài)下瞬間彈性模量：10,0000-12,000N/mm2
受壓狀態(tài)下長(zhǎng)期彈性模量：9,500-11,000N/mm2 |
| 抗壓強(qiáng)度 |
(根據(jù)FIP 5.12標(biāo)準(zhǔn))
最終強(qiáng)度60-100N/mm2 (根據(jù)溫度而定) |
| 抗剪強(qiáng)度 |
(根據(jù)FIP 5.15標(biāo)準(zhǔn))
傾斜柱面法，符合要求 |
| 測(cè)試結(jié)果 |
|
| 施膠時(shí)間 |
(根據(jù)FIP5.1要求)
測(cè)試樣品容量：1L（～1.65kg）
施膠時(shí)間的終止＝初始試起，至膠體溫度上升＋20℃時(shí)止
| 測(cè)試溫度 |
施膠時(shí)間S-02 |
施膠時(shí)間S-08 |
| 20℃ |
>50分鐘 |
|
| 25℃ |
50分鐘 |
|
| 30℃ |
30分鐘 |
|
| 35℃ |
20分鐘 |
90分鐘 |
| 40℃ |
15分鐘 |
|
| 50℃ |
|
|
| 55℃ |
|
30分鐘 |
|
| 構(gòu)件拼裝施工時(shí)間 |
(根據(jù)FIP 5.2標(biāo)準(zhǔn)測(cè)試)
| 測(cè)試溫度 |
施工時(shí)間S-02 |
施工時(shí)間S-08 |
| 30℃ |
>60分鐘 |
|
| 35℃ |
50分鐘 |
90分鐘 |
| 40℃ |
45分鐘 |
|
| 45℃ |
|
|
| 50℃ |
|
|
| 55℃ |
|
60分鐘 |
|
| 觸變性（流掛） |
測(cè)量標(biāo)準(zhǔn)為ASTM D2730(根據(jù)FIP 5.3標(biāo)準(zhǔn)測(cè)試)
標(biāo)準(zhǔn)要求：厚度最薄為3mm時(shí)無(wú)流掛
Sikadur-31 SBA S-02/S-08：厚度為9.5mm時(shí)無(wú)流掛
| 擠壓壓力 |
擠出面積S-02 |
擠出面積S-08 |
| 15kg |
5'280 mm2 |
5'680 mm2 |
| 200kg |
5'540 mm2 |
|
| 400kg |
6'530 mm2 |
|
|
| 抗壓強(qiáng)度 |
根據(jù)DIN1164.7標(biāo)準(zhǔn)測(cè)量(根據(jù)FIP5.12標(biāo)準(zhǔn)測(cè)試)(單位：N/mm2
24小時(shí)以后）
| 測(cè)試溫度 |
抗壓強(qiáng)度S-02 |
抗壓強(qiáng)度S-08 |
| 10℃ |
>45 N/mm2 |
|
| 15℃ |
>60 N/mm2 |
|
| 20℃ |
65-70 N/mm2 |
|
| 25℃ |
75-80 N/mm2 |
>60 N/mm2 |
| 30℃ |
75-80 N/mm2 |
>60 N/mm2 |
| 35℃ |
|
75-80 N/mm2 |
| 40℃ |
|
75-80 N/mm2 |
| 45℃ |
|
75-80 N/mm2 |
| 50℃ |
|
75-80 N/mm2 |
| 55℃ |
|
75-100 N/mm2 |
|
| 耐熱性 |
硬化條件：(根據(jù)FIP 5.10標(biāo)準(zhǔn)測(cè)試)
7天/40℃：馬騰斯點(diǎn)S-02=64.5℃
7天/35℃：ASTM D648熱變形溫度S-02=58℃/ S-08+55℃
7天/55 ℃：ASTM D 648熱變形溫度S-08=82℃ |
| 彈力系數(shù) |
(根據(jù)FIP 5.13標(biāo)準(zhǔn)測(cè)試) 瞬間抗壓彈性模量：
標(biāo)準(zhǔn)要求 ： 8'000 N/mm2
Sikadur-31 SBA S-02：10'000 N/mm2
Sikadur-31 SBA S-08： 12'000 N/mm2
延期抗壓彈性模量延期
標(biāo)準(zhǔn)要求 ：6'000 N/mm2
Sikadur-31 SBA S-02： 9'500 N/mm2
Sikadur-31 SBA S-08：11'000 N/mm2 |
| 抗剪強(qiáng)度 |
傾斜柱面測(cè)試(根據(jù)FIP 5.15標(biāo)準(zhǔn)測(cè)試)
| 測(cè)試時(shí)間 |
抗剪強(qiáng)度S-02 |
抗剪強(qiáng)度S-08 |
| 40℃ |
>15 N/mm2 |
17-21 N/mm2 |
| 45℃ |
14-16 N/mm2 |
17-21 N/mm2 |
| 50℃ |
13-15 N/mm2 |
17-21 N/mm2 |
| 55℃ |
|
17-21 N/mm2 |
|
| 施工方法 |
|
| 基面準(zhǔn)備 |
通過噴砂處理可獲得最佳粘接基面。
粘接基面須作預(yù)處理，以確保無(wú)阻粘物質(zhì)如油酯的存在。 |
| 攪拌 |
把B組份加入A組份中，用帶攪拌器的慢速電鉆（速度不超過400rpm）進(jìn)行攪拌，以防止在漿體中引入空氣氣泡。
完全攪拌2-3分鐘，直至獲得均勻的灰色混合物。 |
| 施工 |
用抹刀、泥刀或帶上手套用手施工粘接劑到粘接基面。 |
| 清潔 |
粘接劑未硬化前，用西卡清洗劑或其它溶劑（甲苯、二甲苯）清洗工具。硬化后則用工具清除。 |
| 安全指示 |
未硬化的環(huán)氧膠可能會(huì)引起皮膚過敏。注意穿戴合適的防護(hù)衣、護(hù)目鏡和手套，避免與皮膚接觸。一旦觸及皮膚，立刻用肥皂和大量水清洗。一旦觸及眼睛，馬上用大量清水沖洗并尋求醫(yī)治。 |
| 運(yùn)輸信息 |
A組份：無(wú)危害性
B組份：正常運(yùn)輸（8/53 b） |
