應用 |
|
要點 |
- 應用于粗糙潮濕的混凝土時，需將Sikadur 30粘鋼膠/增強型粘合劑較好的刷入基底中
- 最大厚度為30mm
- 采用低速攪拌（最高轉速：500轉/分鐘），以便帶入的空氣最少
|
基底 |
混凝土、石料、磚塊：
- 干凈、無油、無油脂、干燥、無松散的顆�；蚋{皮
- 混凝土齡期：由環(huán)境決定，大概為3～6周
- 準備：噴砂、高壓水流噴洗、研磨
- 最大基底濕度：10％
- 在準備過程中：如果混凝土表面有大的不平整部份或孔洞，則首先必須用Sikadur 41或Sikadur 30粘鋼膠/增強型粘合劑與石英砂Sikadur 501的混合物（混合重量比為1：1）進行填充。
木料
結構鋼37.V2A-鋼（WN1.4 301）：
- 無油、無油脂、無鐵銹、無水銹、無碾壓表皮
- 準備：噴砂Sa2.5
- 謹防凝結作用，只在高于露點3℃下使用
- 如果已清潔的鋼材未立即粘合，則其表面必須施以Sikagard-63N或Icosit 277的涂層以防進一步的銹蝕
環(huán)氧類材料
|
混合 |
預定劑量的包裝：
將組份B加到組份A中，并用一裝有攪拌葉的低速電動攪拌機攪拌（最高轉速：500轉/分鐘）。以避免帶入空氣。徹底地混合3分鐘使其表觀均勻，接著將整個混合物倒入一個干凈的容器，再繼續(xù)以低速電動攪拌機攪拌約1分鐘以上。要確保過程中帶入空氣盡可能地少。
散裝：非預定劑量：
用秤按正確比例添加各組份，將它們傾入一個合適的混合容器中，并如同即用型預定劑量包裝那樣操作，采用一低速電動攪拌機施以正確攪拌。
適用期開始于樹脂和固化劑混合后，高溫時較短，低溫時較長；混合的材料得越多適用期越短。為了在高溫下獲得較長的施工性能，已混合的粘合劑可以分成幾部份。另一種方法是在混合之前將組份A和B冷卻。 |
應用 |
均勻混合的Sikadur-30粘合劑/粘鋼膠可用刮板、抹刀或鏝刀進行施工。在粘合鋼板時，Sikadur 30粘鋼膠/增強型粘合劑被涂覆成"斜屋頂"式的帶狀。在適用時間內，鋼板必須被固定在其最后的位置。

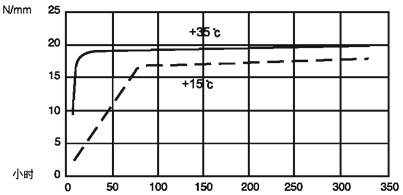

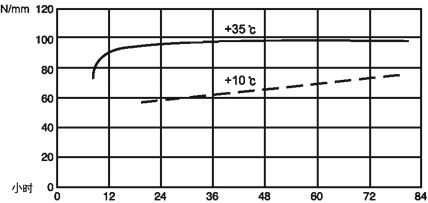

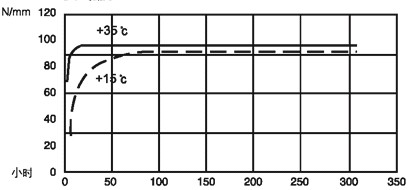

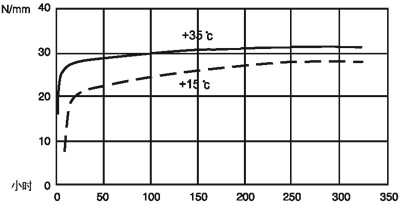

在特別準備的支撐腳手架的輔助下，鋼板被固定的混凝土基底上。由于在正常室溫下，Sikadur 30粘鋼膠/增強型粘合劑能很快固化，腳手架可在2～3天內拆除（請閱讀不同溫度下的固化時間）
關于Sika CarboDur層壓薄材的應用，請查閱相關產品的數據表。
建議在現場通過制作立方體試件，并測試其抗壓強度和抗彎強度來檢查粘合劑的強度發(fā)展情況。
平均標準值為：
- 23℃下7天固化
- 抗壓強度：>75 N/mm2
- 抗彎拉伸強度：>35 N/mm2
|
清洗 |
立即用Colma清洗劑清洗工具，用溫和的肥皂水徹底地清洗手和皮膚。
未固化時，Sikadur-30粘鋼膠/增強型粘合劑組份A＋B是水的污染物，不宜排入排水溝、航道或是地面上。
Colma清洗劑和Sikadur-30粘鋼膠/增強型粘合劑殘留物必須依照規(guī)定進行處置。
已固化的材料只能采用機械方法清除。 |
安全指導 |
|
| 安全預防措施 |
產品會刺激皮膚，宜著防護服（手套、安全眼鏡）。在施工之前應涂以防護手膏。若接觸到眼睛或黏膜，則需立即用干凈的溫水徹底清洗，并迅速就醫(yī)，不得耽擱。 |
生態(tài) |
在液體狀態(tài)下，材料會污染水體，不許將其傾入水體或土壤中，要根據當地法規(guī)進行處理。 |
毒性 |
組份A：4組 根據相關的瑞士健康和安全法規(guī)遵守包裝上的警告
組份B：無毒 |
運輸 |
組份A：無危險
線份B：8/65 C |
